Netz-Events jeder Art erfassen und analysieren

Im PQexplorer hat der Anwender die Möglichkeit Ereignisse zu definieren und diese Definitionen online zum Gerät zu übertragen. Danach gehören diese Events zur Konfiguration des Gerätes und werden vom IWK-Gerät in Echtzeit erfasst.

Wie bekommt man am schnellsten Infos, dass ein Ereignis aufgetreten ist und wie kommt man am schnellsten auf die Messdaten, die einem Ereignis entsprechen?

Am einfachsten ist dazu bereits das Fenster "Übersicht" über gleichnamigen Button auf der Oberfläche des PQexplorers geeignet.

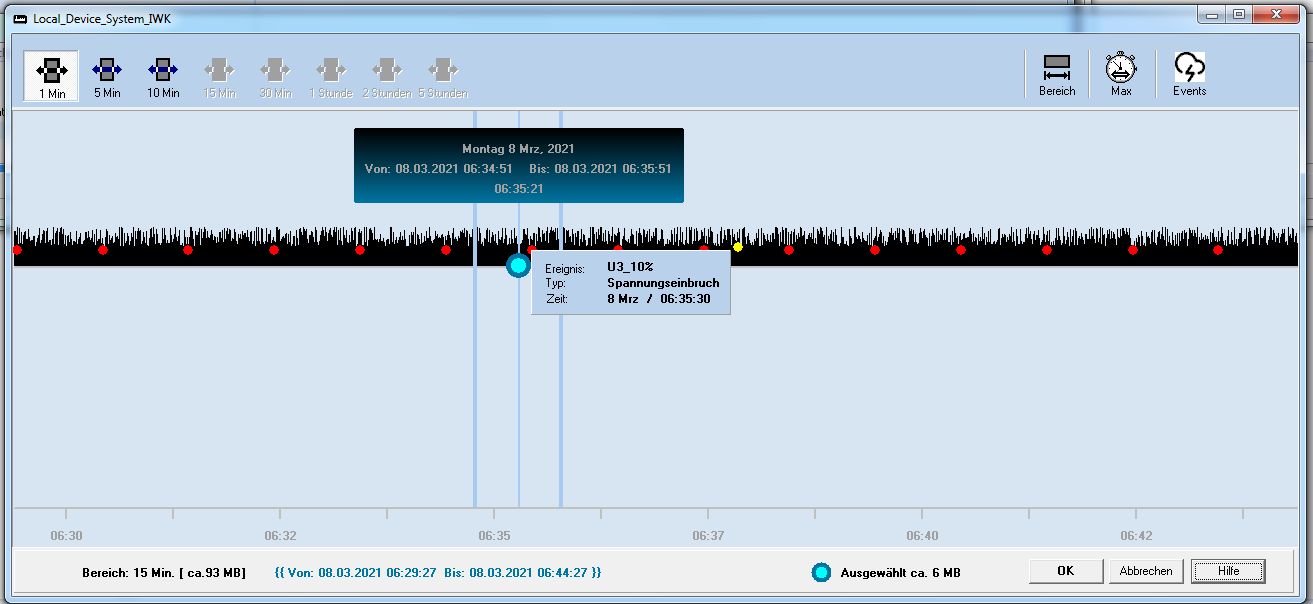

In diesem Fenster werden auf der Zeitachse der Messdaten alle Events als farbige Kügelchen dargestellt. Zeitlich entspricht dieses "Panorama" dem Zeitpunkt der Betätigung des Buttons "Übersicht".

Zeitpunkte der Events für Spannungseinbrüche sind in Farbe rot abgebildet. Mehrere regelmäßige Events im Bild sind von einer Testanlage (AC Power Sourse "BK PRECISION") verursacht. Jedes Ereignis ist ein 10 ms Einbruch. Die Anlage wurde programmiert um jede Minute einen Spannungseinbruch zu generieren. Ausgewählter Bereich im Bild beträgt 15 Minuten. Wie im Bild zu sehen ist, 15 Ereignisse wurden vom IWK-Gerät registriert.

Sobald der Mauszeiger über einem Kügelchen ist, erscheint Info über entsprechendes Ereignis. Drückt man den Mausbutton innerhalb des Info-Fensters, positioniert sich der Zeiger der aktuellen Position sofort auf das Ereignis.

Der Rest: Man wählt einen Ausschnitt aus den Daten rund um dieses Ereignis und drückt den Button OK. Nach sofortiger Datenübertragung wird der Anator geöffnet und man führt die Analyse fort.
Im Anator können verschiedene Parameter rund um den Zeitpunkt des Ereignisses abgebildet werden.

Zeitkurve im Bild stellt den 10 ms-Spannungseinbruch dar.

Definition von Ereignissen.

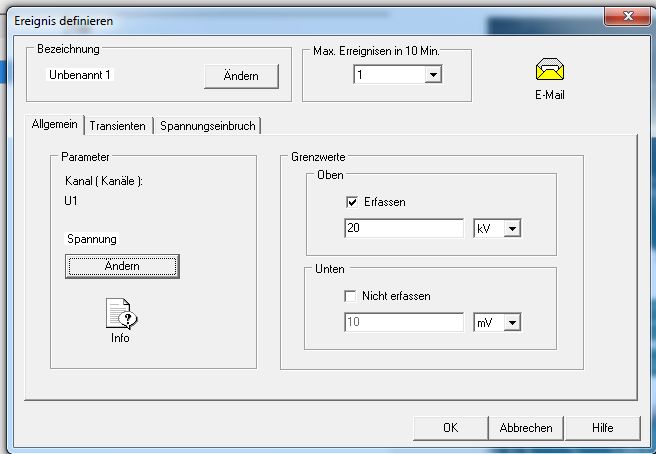

Im IWK-System ist der Anwender frei verschiedene Ereignisse zu definieren.

Standard Events sind Transiente, Spannungseinbruch und Flicker.

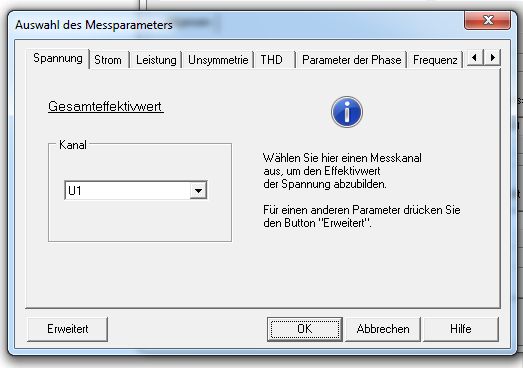

Besonders leistungsfähig sind die sogenannten allgemeinen Ereignisse auf der Seite "Allgemein". Betätigt man den Button "Ändern" im Bild oben, erscheint folgendes Fenster.

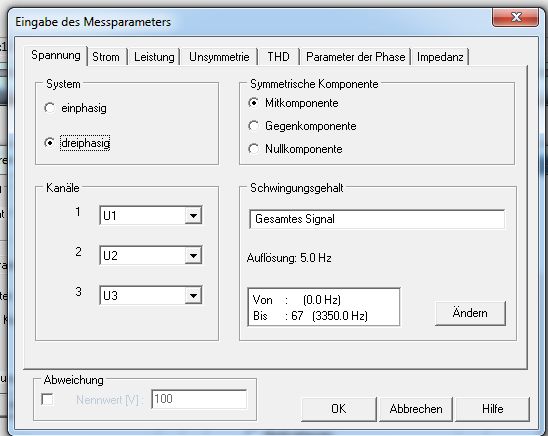

Hier stehen mehrere weitere Parameter zur Auswahl. Betätigt man den Button "Erweitert", vergrößert sich die Auswahl mehrfach.

Auf diese Weise stehen dem Anwender mehrere Tausend Parameter zur Verfügung. Jeder Parameter kann als Trigger für das entsprechende Ereignis fungieren.
Im "Panorama"Bild oben erscheinen die Zeitpunkte der Ereignisse des Typs "Allgemein" als gelbe Kügelchen.
